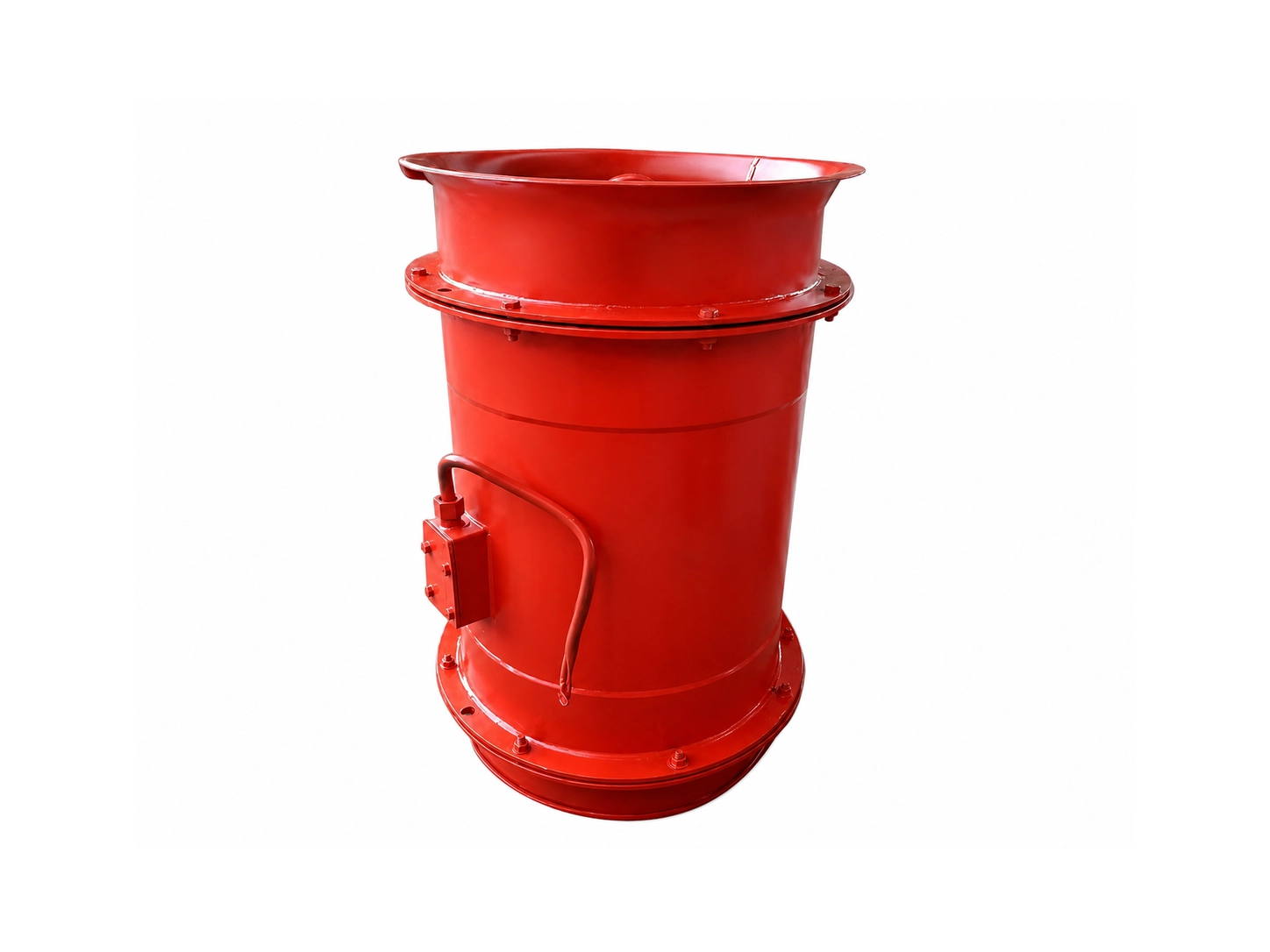

JK / DJK 시리즈 광산 지역 환기 팬
JK/DJK 시리즈 광산 지역 환기 팬은 광산 도로 굴착, 정지 환기, 파워 스크레이퍼 도로 공기 공급, 터널 건설 및 덕트 공기 공급이 필요한 지하 엔지니어링 프로젝트를 위해 설계되었습니다. 이 시리즈에는 JK40, JK55, JK56, JK58, JK67 및 DJK50 모델이 포함되며 컴팩트한 구조, 고효율, 저소음, 유연한 움직임 및 80m ~ 600m의 공기 전달 거리를 갖추고 있습니다. 가볍고 실용적인 환기팬이 요구되는 국소배기, 보조환기, 지하건축 급기용으로 사용 가능합니다.
설명
광산 도로 및 터널 건설을 위한 경량 국소 환기
JK / DJK 시리즈광산 지역 환기팬
JK/DJK 시리즈 광산 지역 환기 팬은 광산 도로 굴착, 정지 환기, 파워 스크레이퍼 도로 공기 공급, 터널 건설 및 덕트 공기 공급이 필요한 지하 엔지니어링 프로젝트를 위해 설계되었습니다.
무거운 주 광산 팬 또는 탄광 방폭형 로컬 팬과 비교하여{0}} 이 시리즈는 컴팩트한 구조, 유연한 움직임, 저소음 및 다양한 도로 거리에서의 실용적인 로컬 공기 공급에 중점을 둡니다.
국소 환기 초점
사용 가능한 시리즈
JK40 / JK55 / JK56 / JK58 / JK67 / DJK50
주 광산 환기가 아닌 지역 공기 공급을 위해 설계됨
JK/DJK 시리즈는 광산 도로, 터널 표면 및 지하 건설 현장의 국소 환기에 사용됩니다. 주요 임무는 대형 고정형 주 환기 스테이션 역할을 하는 것이 아니라 덕트를 통해 특정 작업 구역으로 공기를 전달하는 것입니다.
따라서 이 시리즈는 굴착 진행 중에 팬을 이동, 조정하거나 다른 덕트 길이와 일치시켜야 하는 프로젝트에 적합합니다. 장비는 작고 가벼우며 좁은 지하 작업 환경에 배치하기가 더 쉽습니다.
환기에 탄광 방폭-프레스-가 필요한 프로젝트의 경우 FBD 시리즈를 별도로 확인해야 합니다. 음압 덕트를 사용한 추출 환기의 경우 FBCD 시리즈가 더 적합합니다.
일반적인 작업 영역
도로
광산 도로 발굴
광산 도로 굴착 및 지하 작업 구역 전진 시 지역 공기 공급에 사용됩니다.
중지
정지 항공 안내
국부적인 공기 이동이 필요한 정지 환기 및 파워 스크레이퍼 도로 공기 흡입에 적합합니다.
서브레벨
하위 레벨 채굴 접근
지하 광산 및 기타 보조 지하 공기 공급 지점의 접근 도로 환기에 사용할 수 있습니다.
터널
터널 건설
덕트- 기반 공기 공급이 필요한 터널 및 지하 엔지니어링 프로젝트에 적용 가능합니다.
JK 또는 DJK 시리즈를 선택하는 방법
덕트 직경
최소 덕트 직경 300~800mm
팬 크기는 덕트 시스템 및 필요한 공기 흐름과 일치해야 합니다.
항공운송거리
모델에 따라 80~600m
덕트 거리가 길수록 일반적으로 더 높은 압력 성능이 필요합니다.
모델 구조
JK 싱글-스테이지 / DJK 카운터-회전형
더 높은 압력과 더 큰 덕트 저항이 관련될 때 DJK가 고려됩니다.
소음 요구 사항
저-소음 설계; 소음기 선택 사항
지하 소음 제어가 중요한 경우 소음기를 고려할 수 있습니다.
성능 매개변수
다음 표는 제공된 JK/DJK 시리즈 국소 환기 팬 데이터에 따라 정리되었습니다. 최종 모델 선택에서는 덕트 직경, 전달 거리, 공기 흐름 요구 사항, 압력 손실 및 설치 공간을 고려해야 합니다.
시리즈
모델
힘
기류
압력
덕트 직경
거리
크기 OD × 길이 × 높이
JK58
-1 3호
1.5
0.9–1.4
928–575
300
80
390 × 486 × 230
JK58
-1 No.4
5.5
2.2–3.5
1648–1020
400
200
520 × 649 × 290
JK55
-1 No.5
11
4.2–6.6
1726–1324
450
200
600 × 535 × 400
JK56
-1 No.4
4
0.1–3.4
1275–981
400
150
477 × 682 × 240
JK67
-1 No.5.25
28
4.0–6.3
3776–2648
500
600
620 × 1364 × 310
JK40
-1 No.7.5
22
10.9–12.9
1177–883
750
150
824 × 4100 × 455
JK40
-1 No.8
30
13.2–15.6
1339–1005
800
150
848 × 4350 × 485
DJK50
-8번
2×30
14.8–17.8
2501–1089
800
220
1340 × 4350 × 485
참고: 표에는 페이지 표시를 위한 대표적인 모델이 나열되어 있습니다. 공기 전달 거리, 덕트 직경, 공기 흐름 및 압력 요구 사항에 따라 더 많은 JK/DJK 사양을 선택할 수 있습니다.
견적 전 필요한 정보
적용분야 덕트 직경 항공운송거리 필요한 공기 흐름 필요한 압력 소음 요구 사항 수량
광산 국소 환기 팬 견적 받기
보내기: 신청서|덕트 직경|항공운송거리|기류|압력|수량
