탄광 도로의 추출형 국소 환기

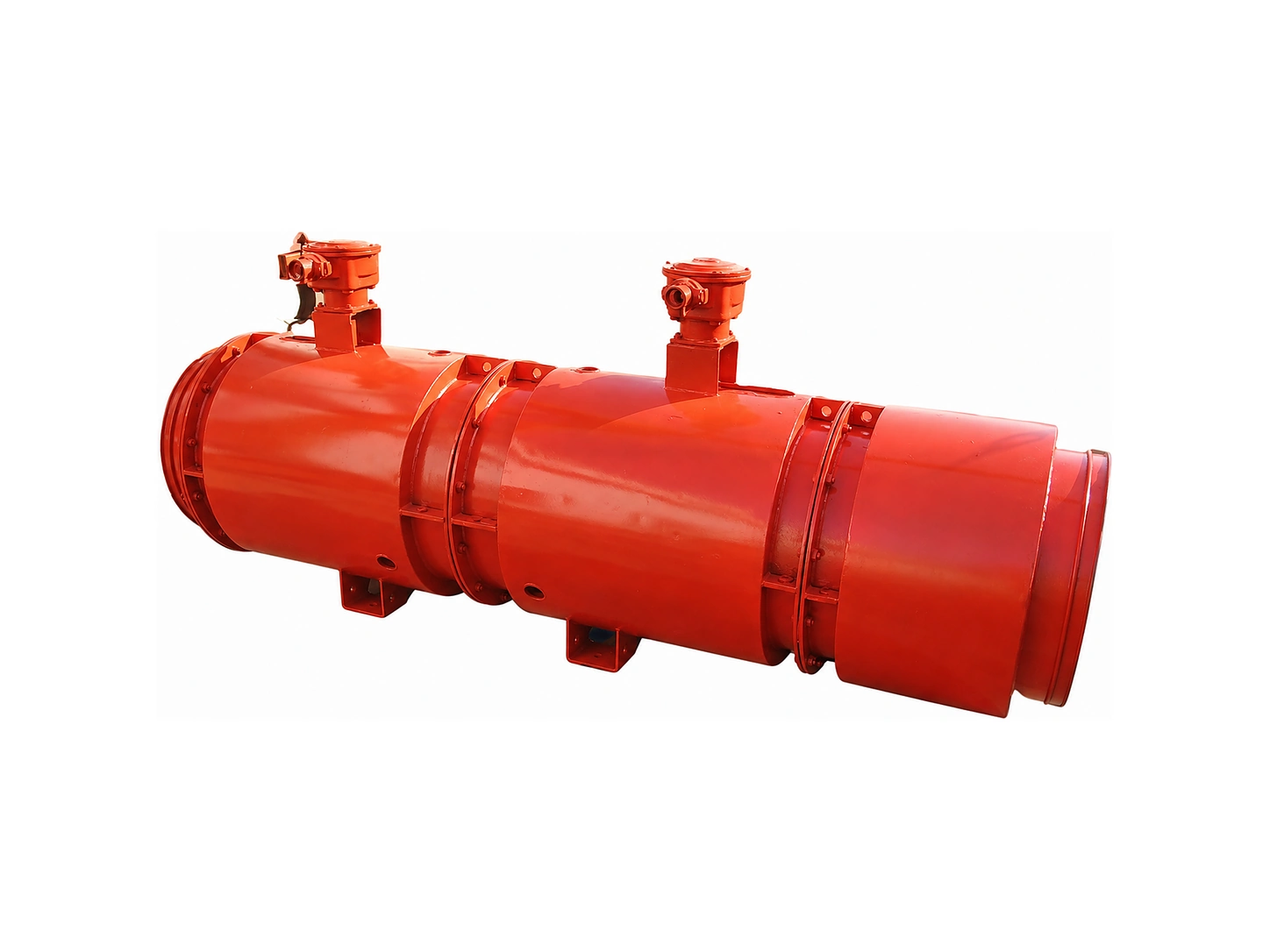

FBCD 시리즈방폭-방지 추출 국소환기팬
FBCD 시리즈 방폭-방지 추출 카운터-회전형 국소 환기 팬은 추출 환기가 필요한 지하 탄광 도로, 방향 면 및 가스{2}} 함유 굴착 환경을 위해 설계되었습니다.
팬은 음압 공기 덕트와 함께 작동하며 환기 도로 설치에 적합합니다. 2단계 카운터-회전 임펠러, YBF 시리즈 방염 모터, -스파크 방지 재료 매칭 및 소음 감소 구조를 채택하여 보다 안전한 지하 작업을 수행합니다.
가스-베어링 탄광 도로의 추출 환기용으로 제작됨
FBCD 시리즈는 국소 환기 팬의 일반 프레스-와 다릅니다. 추출 환기에 사용되며 일반적으로 음압 공기 덕트와 함께 환기 도로에 설치됩니다. 팬은 메탄 및 폭발성 가스 조건을 고려해야 하는 지하 탄광 환경에 적합합니다.
팬은 크고 작은 도로 굴착 구간에 사용할 수 있습니다. 운반되는 매체에는 승인된 작동 조건에서 메탄과 폭발성 가스가 포함될 수 있으며, 매체의 먼지 함량은 200mg/m3를 초과해서는 안 됩니다.
권장 작동 환경: 가스 온도 -20도 ~ +40도, 상대 습도 25도에서 95% 이하, 고도 1000m 이하. 최종 사용은 현지 탄광 안전 규칙 및 프로젝트 승인 요구 사항을 따라야 합니다.
2단-단 카운터-회전식 디자인을 사용하는 이유
스테이지 01
1차 에너지 투입
첫 번째 임펠러는 한 방향으로 회전하고 공기 흐름에 초기 운동 에너지를 제공합니다.
스테이지 02
역방향 임펠러 부스트
두 번째 임펠러는 반대 방향으로 회전하여 공기 압력을 높이고 공기 흐름 출력을 향상시킵니다.
흐름
기류 교정
두 번째 단계는 또한 소용돌이를 줄이고 공기 흐름을 안내하며 압력 회복을 향상시키는 데 도움이 됩니다.
소음
낮은 난기류 소음
후류 소용돌이가 줄어들고 기류가 부드러워지면 제한된 지하 공간의 소음 환경을 개선하는 데 도움이 됩니다.
안전-지하 작업을 위한 구조
방폭 모터
YBF / YBF2 시리즈 광산 방폭 3{1}}상 비동기 모터
폭발 위험이 있는 지하 탄광 환경을 위해 설계되었습니다.
격리실
모터 냉각 가이드를 갖춘 방폭형 흐름 차단 구조-
모터를 가스-베어링 공기 흐름에서 분리하고 열 방출을 개선합니다.
스파크 방지 매칭-
임펠러 블레이드 및 보호 링을 위한 H62 황동 및 Q235 탄소강 재료 페어링
폭발성 가스 환경에서 마찰이나 충격으로 인한 스파크 위험을 줄입니다.
소음 감소
외부 복합 소음 구조
제한된 지하차도의 소음환경 개선에 도움을 줍니다.
수분 보호
블레이드와 내부 케이스에 부식 방지 및 습기 방지-처리 처리
습한 지하 환경에서 장시간 작동 지원
성능 매개변수
다음 매개변수 표는 제공된 FBCD 시리즈 성능 데이터에 따라 정리되었습니다. 최종 선택은 도로 구간, 덕트 저항, 가스 상태, 설치 방법 및 전원 공급 장치를 고려해야 합니다.
아니요.
속도
기류
정압
모터 모델
힘
전압
정격전류
4.0호
2900
136–89
256–2050
YBF90L-2
2×2.2
380/660
4.85/2.79
4.0호
2900
150–100
325–2500
YBF100L-2
2×3
380/660
6.4/3.7
4.0호
2900
165–109
375–3040
YBF112M-2
2×4
380/660
8.1/4.7
5.0호
2900
217–145
275–2060
YBF112M-2
2×4
380/660
8.1/4.7
5.0호
2900
240–161
325–2540
YBF132S1-2
2×5.5
380/660/1140
11.1/6.4/3.7
5.6호
2900
324–215
375–3690
YBF160M1-2
2×11
380/660/1140
21.6/12.6/7.2
6.3호
2900
518–318
640–7310
YBF200L1-2
2×30
380/660/1140
56.9/32.9/18.5
8.0호
2900
970–560
850–9950
YBF2-280S-2
2×75
380/660/1140
134/77/44.2
10.0호
1450
1380–800
710–8520
YBF2-280M-4
2×90
380/660/1140
167/96/55.5
11.2호
1450
1880–1090
850–9930
YBF2-315M-4
2×132
380/660/1140
240/139/80.5
참고: 이 표에는 페이지 표시를 위한 대표적인 모델이 나열되어 있습니다. 공기 흐름, 정압, 모터 전력 및 전압 요구 사항에 따라 No.4.0부터 No.11.2까지 더 많은 작동 지점을 사용할 수 있습니다.
선택 정보 필수
도로 구간 필요한 공기 흐름 필요한 정압 부압 덕트 크기 가스상태 전압 요구 사항 수량
