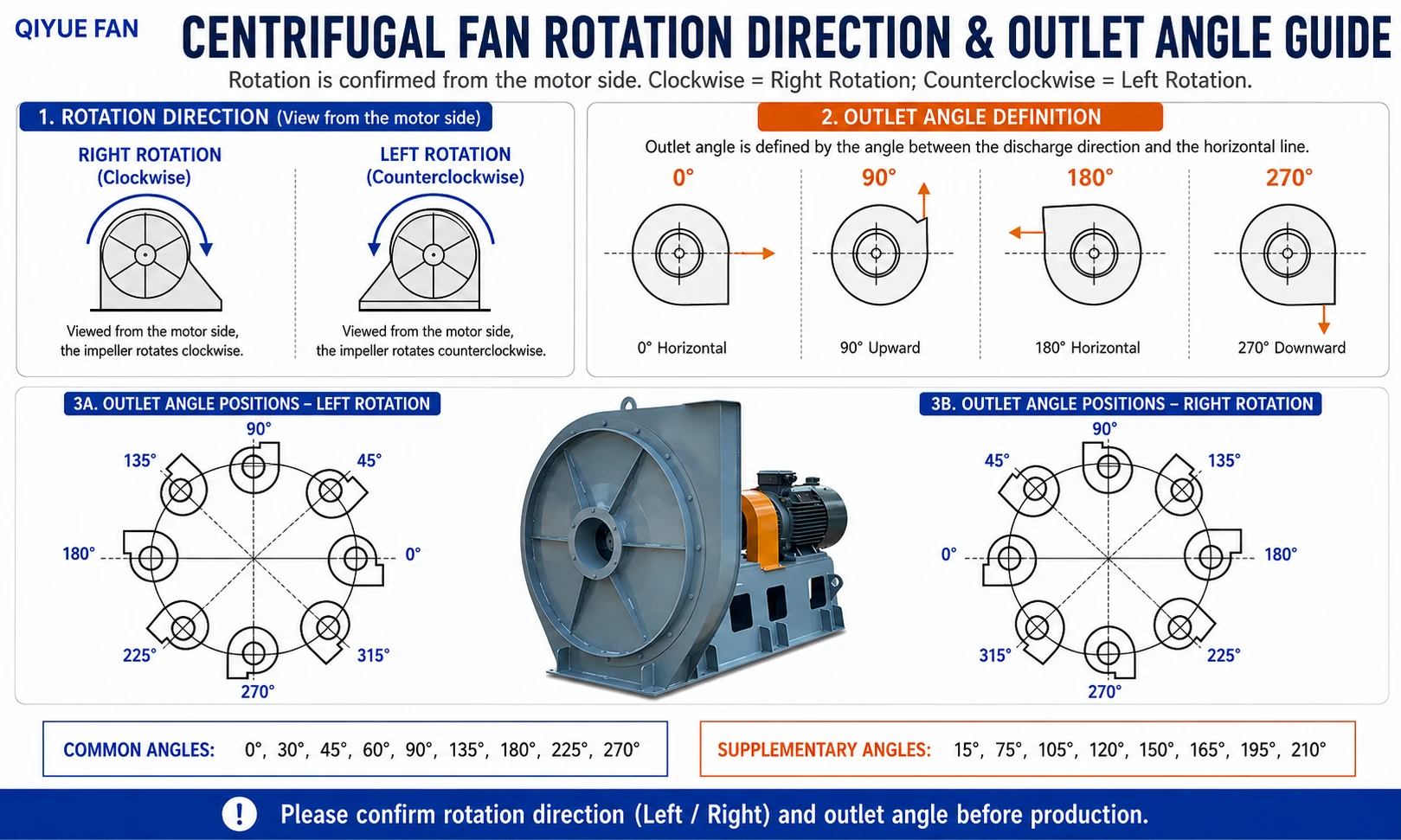

원심 팬 회전 방향 및 출구 각도 가이드

산업용 원심팬을 제작하기 전 회전 방향과 토출 각도를 반드시 확인해야 합니다. 이 가이드에서는 왼쪽-손 및 오른쪽{2}}손 회전, 모터{3}}측면 보기, 일반적인 중국 콘센트-각도 표기법 및 구매자가 주문하기 전에 확인해야 하는 주요 세부정보에 대해 설명합니다.

QIYUE FAN 및 많은 중국 원심 팬 도면의 경우 회전은 일반적으로 모터 측에서 판단됩니다. 다른 표준을 사용하는 경우 기준면을 명확하게 표시하십시오.

불분명한 사진 각도가 아닌 정의된 보기 측면에서 시계 방향 또는 시계 반대 방향을 확인하십시오.

왼쪽-또는 오른쪽-회전 도면. 90으로 콘센트 위치가 위쪽이고 270도가 아래쪽인지 확인합니다. 0도와 180도는 수평 위치입니다.

생산 전에 덕트 방향, 기초, 모터 위치, 벨트 커버 및 유지 보수 접근을 확인하십시오.

회전 방향과 출구 각도가 중요한 이유

산업용 원심 팬은 덕트, 집진기, 보일러, 스크러버, 용광로 또는 배기 스택에 연결되는 경우가 많습니다. 팬 하우징과 배출구는 설치가 시스템 레이아웃과 일치할 수 있도록 올바른 방향을 향해야 합니다.

회전 방향은 임펠러 작동 및 하우징 배열에 영향을 미칩니다. 출구 각도는 공기가 팬에서 나가는 위치에 영향을 미칩니다. 이 두 가지 세부 사항은 특히 맞춤형 산업용 팬 주문의 경우 생산 전에 도면을 통해 확인해야 합니다.

모터측 CW

모터측에서 보면 임펠러가 시계방향으로 회전하는 것처럼 보입니다. 일반적인 중국 원심 팬 관행에서는 이를 오른쪽-회전이라고 설명합니다.

모터 측면에서 보면 임펠러가 시계 반대 방향으로 회전하는 것처럼 보입니다. 일반적인 중국 원심 팬 관행에서는 이를 왼손 회전이라고 설명합니다.-

주문 전 흔히 저지르는 실수

구매자가 QIYUE FAN을 통해 확인해야 할 사항

원심팬 회전방향이 중요한가요?

예. 회전 방향은 임펠러 작동과 팬 하우징 배열에 영향을 미칩니다. 설계된 팬 구조와 일치해야 합니다.

시계 방향 또는 반시계 방향 회전을 어떻게 확인하나요?

이 가이드에서는 모터 측에서 확인하세요. 시계 방향은 오른쪽-손 회전이고 시계 반대 방향은 왼쪽-손 회전입니다. 그런 다음 생산 도면에 방향을 표시하십시오.

콘센트 각도를 맞춤 설정할 수 있나요?

많은 원심 팬 모델은 다양한 배출구 각도로 생산될 수 있지만 사용 가능한 각도는 모델, 회전 방향, 드라이브 배열 및 구조적 한계에 따라 달라집니다. 0도, 180도의 경우 도면에서 실제측을 확인합니다.

제작 후 콘센트 각도를 확인할 수 있나요?

권장되지 않습니다. 출구 각도는 추후 변경시 하우징이나 베이스 수정이 필요할 수 있으므로 제작 전 반드시 확인하시기 바랍니다.

확실하지 않은 경우 무엇을 보내야 합니까?

현장 레이아웃, 덕트 방향, 필요한 배출구 위치, 모터 위치 및 기존 도면을 보내십시오. QIYUE FAN은 생산 전에 왼손 또는 오른쪽-손 회전과 올바른 콘센트 각도를 검토하는 데 도움을 줄 수 있습니다.

출구 각도는 공기 흐름과 압력으로 확인해야 합니까?

예. 공기 흐름과 압력은 성능을 확인하고, 회전과 출구 각도는 팬이 현장에 올바르게 설치될 수 있는지 확인합니다.
